Τόπος καταγωγής: | Κίνα |
Μάρκα: | YUAN |
Πιστοποίηση: | CE,ISO |
Αριθμό μοντέλου: | P25 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | 30000-50000USD |
Συσκευασία λεπτομέρειες: | ξύλινο κιβώτιο |
Χρόνος παράδοσης: | 25 ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 30 ΣΥΝΟΛΑ |
Όνομα: | CNC Punching πυργίσκων μηχανή/αυτόματη Punching Machine/CNC τρυπών τιμή Τύπου διατρήσεων υδραυλική | Επιστροφής δύναμη: | 100 KN |
---|---|---|---|
Λειτουργία: | Πιέζοντας μηχανή τρυπών | Ονομαστική δύναμη: | 200kn/300kn/500kn |
Υψηλό φως: | 500KN CNC υδραυλική Punching μηχανή,Διατρυπώντας μηχανή μετάλλων φύλλων |

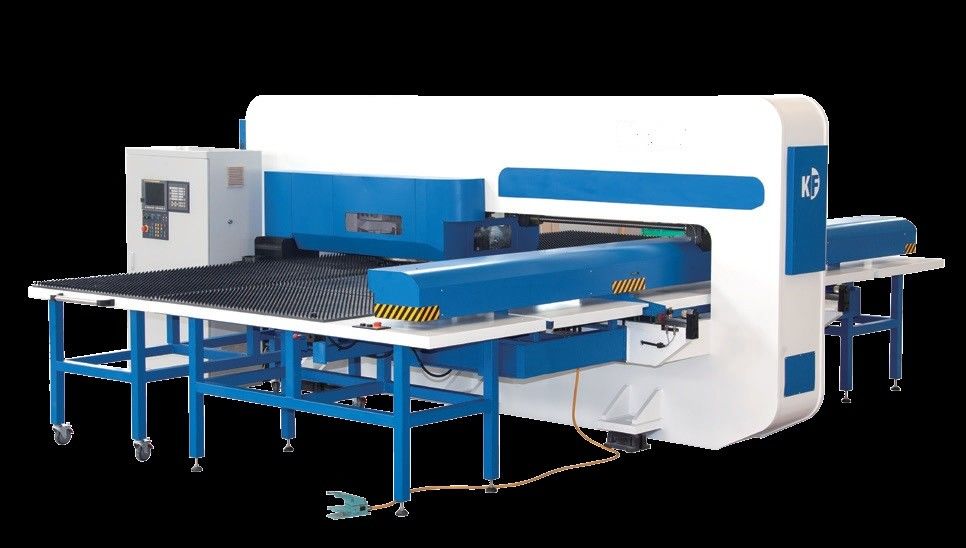

CNC punching διατρυπώντας μηχανή 24 μετάλλων φύλλων μηχανών σταθμοί
1. Το προηγμένο και αξιόπιστο υδραυλικό σύστημα κίνησης μπορεί να επιλέξει το κτύπημα που αντιστοιχεί αυτόματα στο διαφορετικό πάχος του φύλλου μετάλλων και είναι κατάλληλο να πραγματοποιήσει την ειδική διαδικασία louver, της απαλοιφής, κ.λπ. Η διάτρηση είναι εξοπλισμένη με την αυτόματη υδραυλική συσκευή προστασίας υπερφόρτωσης, και εγγυάται τη συνεπή πιέζοντας δύναμη για τα ποιοτικά προϊόντα.
2. Η διάτρηση είναι συστήματος ελέγχου FANUC 0iP.
3. Οι περιστροφικοί σταθμοί σχεδίασης είναι δομής ροδών σκουληκιών με τη μέγιστη punching διάμετρο 50,8.
4. Ο διπλός πυργίσκος είναι μακροχρόνιας δομής ενθέτων που εξασφαλίζει coaxiality της διάτρησης και του κύβου, ο οποίος δίνει τα μακρά ζωή στο εργαλείο και τον πυργίσκο. CNC εξοπλισμού εργαλειομηχανών punching πυργίσκων μετάλλων φύλλων μηχανή
5. Εισαγόμενη αξιοπιστία εγγύησης πνευματικών και υδραυλικών συστατικών της μηχανής.
6. Εισαγόμενος ballscrews με το μακροχρόνιο ταξίδι, και γραμμικά guideways εξασφαλίστε ακρίβεια μετάδοσης.
7. Ο worktable με τη σκληρή σφαίρα βουρτσών και χάλυβα μειώνει το θόρυβο και τον κλονισμό της μηχανής, και προστατεύει την επιφάνεια του κομματιού εργασίας. το φύλλο matel τρυπά CNC Punching πυργίσκων τη μηχανή
8. Η μηχανή είναι ευθύς-δευτερεύον πλαίσιο, το οποίο ανοπτείται για την εξάλειψη της εσωτερικής πίεσης.
9. Οι σφιγκτήρες με την αυτόματη προστασία λειτουργούν, στην προστατευτική ζώνη, μόνο μετακίνηση φόρου χωρίς punching δράση για τη συνεχή λειτουργία. Περιστροφική Punching Τύπου διατρήσεων CE/ISO CNC μηχανή πυργίσκων
10.Central η συσκευή λίπανσης παρέχει το πετρέλαιο λιπαντικών στα επιθυμητά σημεία για να μειώσει την τριβή της ένωσης των στοιχείων για τη μακριά ζωή μηχανών.
12.Tool το σχεδιάγραμμα σταθμών αποτελείται από το Α, Β, Γ, Δ, το οποίο είναι κατάλληλο για τον πελάτη και κερδίζει κόστος εργαλείων.
13.Common η απαίτηση είναι για την προετοιμασία ιδρύματος περιοχών και η εγκατάσταση μηχανών είναι απλή.
ΣΕΡΒΟ ΣΥΣΤΗΜΑ DRIVE
Η διάτρηση σερβο χρησιμοποιεί ένα άμεσο κιβώτιο ταχυτήτων κίνησης που παρέχει τη δύναμη και την ταχύτητα. Αυτός ο σερβο επιτρέπει στο χρήστη για να ρυθμίσει steplessly το κτύπημα διατρήσεων και να προσαρμόσει οποιεσδήποτε απαιτήσεις καμπυλών πίεσης.
Η σερβο μηχανή διατρήσεων εναλλασσόμενου ρεύματος μπορεί να προγραμματιστεί για τις διάφορες εφαρμογές.
1. Εφαρμογές υψηλής ταχύτητας. 2. Χαμηλού θορύβου εφαρμογές. 3. Διαμόρφωση των εφαρμογών. |
|
ΣΤΕΡΕΑ ΔΟΜΉ FRAM Ε
Η διάτρηση πυργίσκων YUAN χρησιμοποιεί μια δομή ο-πλαισίων για την ακαμψία και την αξιοπιστία σε όλο τον κύκλο ζωής της μηχανής.
ΠΟΙΟΤΗΤΑ ENBINEERINS Όλες οι διαμορφώσεις πλαισίων είναι τομέας που εξετάζεται και που κατασκευάζεται για να διαρκέσει χρησιμοποιώντας FEA. |
|
ΜΙΚΤΟΣ ΠΙΝΑΚΑΣ ΣΦΑΙΡΩΝ ΚΑΙ ΒΟΥΡΤΣΩΝ
Η τυποποιημένη διαμόρφωση χαρακτηρίζει έναν μικτό πίνακα σφαιρών και βουρτσών που έρχεται με
ενσωματωμένος πνευματικός πίνακας μεταφοράς σφαιρών για να διευκολύνει τη φόρτωση και την εκφόρτωση. |
|
ΠΡΟΣΤΑΤΕΣ ΜΑΡΜΕΛΑΔΑΣ ΦΥΛΛΩΝ
Οι προστάτες μαρμελάδας φύλλων ανιχνεύουν αυτόματα τα παραμορφωμένα ή κουμπωμένα φύλλα και αυτόματα
σταματά τη μηχανή όταν προκαλείται. |
|
ΑΥΤΟΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΘΈΣΗΣ ΣΦΙΓΚΤΗΡΩΝ
Ο αυτόματος προσδιορισμός θέσης σφιγκτηρών μειώνει το χρόνο και τα λάθη οργάνωσης, και παρέχει την ευελιξία και την παραγωγικότητα χρόνου εκτέλεσης μηχανών.
|
Παράμετροι:
Στοιχείο
|
μονάδα
|
Π-30T
|
Π-50T
|
|
Punching ικανότητα
|
Τόνος
|
30
|
50
|
|
Χ εγκάρσιο μήκος
|
χιλ.
|
2500±10
|
2500±10
|
|
Εγκάρσιο μήκος Υ
|
χιλ.
|
1250±10
|
2500±10
|
|
Ανώτατο μέγεθος φύλλων
|
χιλ.
|
1250*5000
|
1250*5000
|
|
Ανώτατο πάχος φύλλων
|
χιλ.
|
6.35
|
8.35
|
|
Ανώτατο βάρος φύλλων
|
κλ
|
110
|
160
|
|
Χ εγκάρσια ταχύτητα άξονα
|
m/min
|
120
|
100
|
|
Εγκάρσια ταχύτητα άξονα Υ
|
m/min
|
105
|
80
|
|
Ανώτατη εγκάρσια ταχύτητα
|
m/min
|
128
|
105
|
|
Punching ταχύτητα στην πίσσα 25mm
|
Hist/λ.
|
450
|
380
|
|
Ταχύτητα μισού ψηφιολέξης
|
Hist/λ.
|
1200
|
1050
|
|
Τύπος εργαλείων
|
|
Παχύς πυργίσκος
|
|
|
Ανώτατη Punching διάμετρος
|
χιλ.
|
88.9
|
||
Αριθμός σταθμών εργαλείων
|
|
32/42/52
|
||
Αριθμός αυτόματων σταθμών δεικτών
|
PC (τύπος)
|
4) (2B+2C/3 (2B+C)/2 (B+C)
|
||
Περιστρεφόμενη ταχύτητα πυργίσκων
|
περιστροφή/λεπτό
|
33
|
33
|
|
Αυτόματη ταχύτητα Rotationg δεικτών
|
περιστροφή/λεπτό
|
100
|
100
|
|
Απόσταση κτυπήματος κριού
|
χιλ.
|
0~31
|
0~31
|
|
Επιτραπέζιο μέγεθος εργασίας
|
|
Brush+Supporting σύνολο σφαιρών
|
3
|
|
Αριθμός σφιγκτηρών φύλλων
|
PC
|
3
|
3
|
|
Παροχή αέρα
|
NL/min
|
250
|
250
|
|
Πίεση αέρα
|
|
6
|
6
|
|
Μέγεθος του γραφείου ελέγχου
|
|
1350*700*2185
|
|
|
CNC ελεγκτής
|
|
Fanuc oi-PD
|
||
Αριθμός ελέγξιμων αξόνων
|
|
4
|
||
Μνήμη κριού
|
|
512
|
||
Τμηματική διεπαφή
|
|
PS232/RJ45/PCMCIA
|
||
Punching ακρίβεια
|
|
±0.1
|
||
Διάσταση μηχανών (L*W*H)
|
|
5940*5220*2420
|
5940*5220*2420
|
|
Καθαρό βάρος (περ.)
|
|
13500
|
15800
|
