Τόπος καταγωγής: | Κίνα |
Μάρκα: | YUAN |
Πιστοποίηση: | CE,ISO |
Αριθμό μοντέλου: | 32 σταθμός |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | 17000-29000USD |
Συσκευασία λεπτομέρειες: | ξύλινο κιβώτιο |
Χρόνος παράδοσης: | 25 ημέρες |
Όροι πληρωμής: | T/T, L/C |
Δυνατότητα προσφοράς: | 30 ΣΥΝΟΛΑ |
Τύπος μηχανών: | Punching μηχανή | Πηγή ισχύος: | Μηχανικός |
---|---|---|---|
Ονομαστική δύναμη: | 250 KN | Ανώτατο πάχος: | 6 χιλ. |
Υψηλό φως: | Σερβο CNC τύπων μηχανή Τύπου διατρήσεων,CNC μηχανή Τύπου διατρήσεων πυργίσκων |

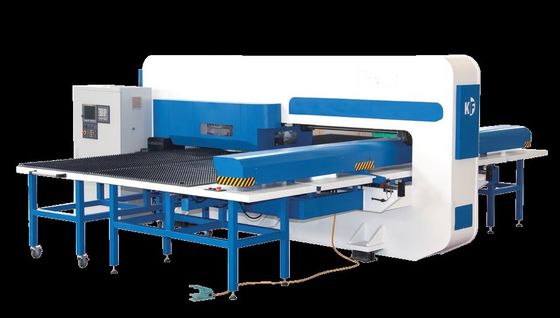

Σερβο CNC τύπων μηχανή Τύπου διατρήσεων πυργίσκων με τον αυτόματο δείκτη
Κύρια χαρακτηριστικά γνωρίσματα
Οι νέοι Τύποι διατρήσεων πυργίσκων T30 παράγονται όπως μια κλειστή κατασκευή χάλυβα τύπων rigit σε μια δομή rigit, το πεπερασμένο σύστημα ανάλυσης χρησιμοποιήθηκε στη διαδικασία σχεδίου και προσομοίωσης για να επιτρέψει την εκτροπή minumum κατά τη λειτουργία. Καμία εκτροπή μεταξύ του πυργίσκου και των εργαλείων δεν εμφανίζεται κατά τη διάρκεια της punching διαδικασίας και αυτό ζωή εργαλείων αύξησης. T30 οι Τύποι διατρήσεων πυργίσκων σειράς έχουν 2 πρότυπα με το κτύπημα 27 station/700 και με το κτύπημα 33 station/900 που βοηθά να τελειώσει όλη την εργασία στα onces ακόμη και στα πολύ περίπλοκα προϊόντα φύλλων. Έτσι οι Τύποι διατρήσεων πυργίσκων T30 παρέχουν σε μια πλήρη λύση το βέλτιστο κόστος.
• Σερβο μηχανές εναλλασσόμενου ρεύματος Siemens σε όλο τον άξονα
• Υψηλή πολύτιμη δυνατότητα προσδιορισμού θέσης με το γραμμικό σύστημα ελκήθρων σε όλο τον άξονα.
• Τύπος πλατφορμών στο δευτερεύοντα ή φορητό CNC γεφυρών πίνακα ελέγχου
• CNC αποτελέσματα/εισαγωγές ελέγχου για τον πίνακα vacum & τη φιλτράροντας μονάδα
• Υψηλή vacuming ικανότητα με το χαμηλότερο ενεργειακό consaption
• Ανεξάρτητο τέμνον επιτραπέζιο σύστημα
• Πολυ επικεφαλής Plazma και πολυ επικεφαλής oxy τέμνουσες δυνατότητες καυσίμων.
• +/- 0,02 χιλ. ακρίβειας προσδιορισμού θέσης.
• +/- ταχύτητα προσδιορισμού θέσης 30m/min.
- Σχέδιο πλαισίων “Ο” που εξετάζονται από το πεπερασμένο λογισμικό ανάλυσης στοιχείων, που επεξεργάζεται στη μηχανή ακριβώς και πίεση που ανακουφίζεται για να εξασφαλίσει υψηλή ακρίβεια
- Υδραυλικό punching με τον καταχωρήσιμο σταθμό εργαλείων μέσω 360° στις αυξήσεις 0.001°
- Punching, η κοπή και η διαμόρφωση επεξεργάζονται υπαγόμενο στην προαιρετική σχεδίαση που εγκαθίσταται - ελεγχόμενος από CNC σύμφωνα με το υλικό
- Ικανός όχι μόνο τα 2$α συστατικά αλλά όταν εγκαθίσταται με τα ειδικά εργαλεία μπορεί να δημιουργήσει τις τρισδιάστατες μορφές που δεν θα ήταν δυνατές κατά το χρησιμοποίηση μιας σχεδιάζοντας περίγραμμα διαδικασίας
- Υψηλό ποσοστό μισού ψηφιολέξης 600 χτυπημάτων ανά λεπτό στην πίσσα 1mm
- Μηχανές υψηλής ικανότητας και οδηγοί ακρίβειας σχετικά με όλους τους άξονες ικανούς να φθάσουν στις υψηλές λειτουργικές ταχύτητες
- Άκαμπτη ακτίνα με εγκατεστημένος με δύο σφιγκτήρες φύλλων ικανούς τα φύλλα μέχρι του πάχους 8mm
- Πολύ ακριβής επανάληψη 0.04mm
- Δύναμη στερέωσης που προσαρμόζεται από CNC από 100kg σε 1000kg
- Να επανατοποθετήσει το χαρακτηριστικό γνώρισμα
- Υψηλά ταχύτητες επεξεργασίας και ποσοστά μεταφοράς δεδομένων
Αριθ. | Όνομα | Παράμετροι | Μονάδα | Παρατήρηση |
1 | Ονομαστική πίεση | 300 | KN | 30 (Τ) |
2 | Δομή ραφιών | «Ο» | κλειστός | |
3 | Δομή πυργίσκων | Πυκνά | χιλ. | Σε: 80/down: 70 |
4 | Δομή φορμών | 85 μακρύς σειράς προσανατολισμένος | Διεθνώς γενικός τύπος | |
5 | Δομή/αριθμός σφιγκτηρών | Πλήρης επιπλέων τύπος | σύνολα | 2 |
6 | Αριθμοί αυτόματος-δεικτών | σύνολα | 2 (προαιρετικός) | |
7 | Τρόπος μετάδοσης αυτόματος-δεικτών | Στρόβιλος και σκουλήκι | ||
8 | Αριθμός ελεγχόμενων αξόνων | 3/4 (X/Y/T/C) | άξονες | Αυτόματος-δείκτης (προαιρετικός) |
9 | Να επανατοποθετήσει τον κύλινδρο | 2 | σύνολα | |
10 | Countertop δομή | Σφαίρα Brushuniversal μικτή | ||
11 | Διανομή σταθμών πυργίσκων | ABCD | πρότυπα | |
12 | Punching ακρίβεια | ±0.1 | χιλ. | |
13 | Επαναλάβετε την ακρίβεια προσδιορισμού θέσης | ±0.02 | χιλ. | |
14 | Βάθος λαιμού | 1280 | χιλ. | |
15 | Κτύπημα διατρήσεων | 40 | χιλ. | |
16 | Μέγιστη punching συχνότητα | 800 | t/min | |
17 | Μέγιστο μέγεθος πιάτων επεξεργασίας | 2500/5000*1250 | χιλ. | Δευτεροβάθμιος προσδιορισμός θέσης |
18 | Μέγιστο πάχος πιάτων επεξεργασίας | 6 | χιλ. | |
19 | Μέγιστη ταχύτητα σίτισης πιάτων | 60 | m/min | |
20 | Μέγιστη διάμετρος (που τρυπιέται με διατρητική μηχανή μιά φορά) | 88.9 | χιλ. | |
21 | Μέγιστο βάρος κομματιού εργασίας | 150 | κλ | |
22 | Περιστροφική ταχύτητα πυργίσκων | 30 | r.p.M | |
23 | Δύναμη κύριων μηχανών | 11 | KW | |
24 | Κατανάλωση αερίου | 0,15 | μ ³ /min | |
25 | Πίεση αερίου | 0,6 | MPA | |
26 | Διάσταση (L*W*H) | 5400*5200*2600 | χιλ. | |
27 | Βάρος | ≈12 | Τ | |
28 | CNC σύστημα | FANUC OI-PD | ||
29 | Λογισμικό προγραμματισμού | CNCKAD (γνήσιο) |

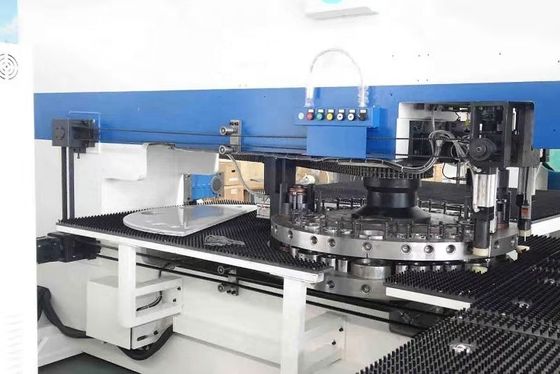

Σταθμός κύβων που διατίθεται στον πυργίσκο.
Τύπος σταθμών |
Εργαλείο Μέγεθος (χιλ.) |
σταθμός 16 Πυργίσκος |
σταθμός 20 Πυργίσκος |
σταθμός 24 Πυργίσκος |
σταθμός 32 Πυργίσκος |
Α | Φ1.5-φ12.7 | 6 | 8 | 12 | 16 |
Β | φ12.7-φ31.8 | 6 | 8 | 8 | 12 |
Γ | φ31.8-φ50.8 | 2 | 2 | 2 | 2 |
Δ | φ50.8-φ88.9 | 2 | 2 | 2 | 2 |
