Τόπος καταγωγής: | Κίνα |
Μάρκα: | YUAN |
Πιστοποίηση: | CE,ISO,UV |
Αριθμό μοντέλου: | 2200x6000 χιλ. |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | 6000-25000USD |
Συσκευασία λεπτομέρειες: | ξύλινο κιβώτιο |
Χρόνος παράδοσης: | 25 ημέρες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 50 σύνολα |
Όνομα: | CNC ατσάλινων σκελετών φλόγα και τέμνουσα μηχανή πλάσματος | Τύπος μηχανών: | Τύπος μηχανών |
---|---|---|---|
Τάση: | 220V/380V | Εφαρμόσιμος βιομηχανικός: | Εγκαταστάσεις κατασκευής |
Σύστημα ελέγχου: | FastCam ή προσαρμοσμένος | Τέμνον υλικό: | Αργίλιο χάλυβα άνθρακα ανοξείδωτου μετάλλων |
Υψηλό φως: | 6000mm/min τέμνουσα μηχανή πλάσματος αέρα,UL τέμνουσα μηχανή πλάσματος αέρα,εξοπλισμός κοπής τόξων πλάσματος 12m |

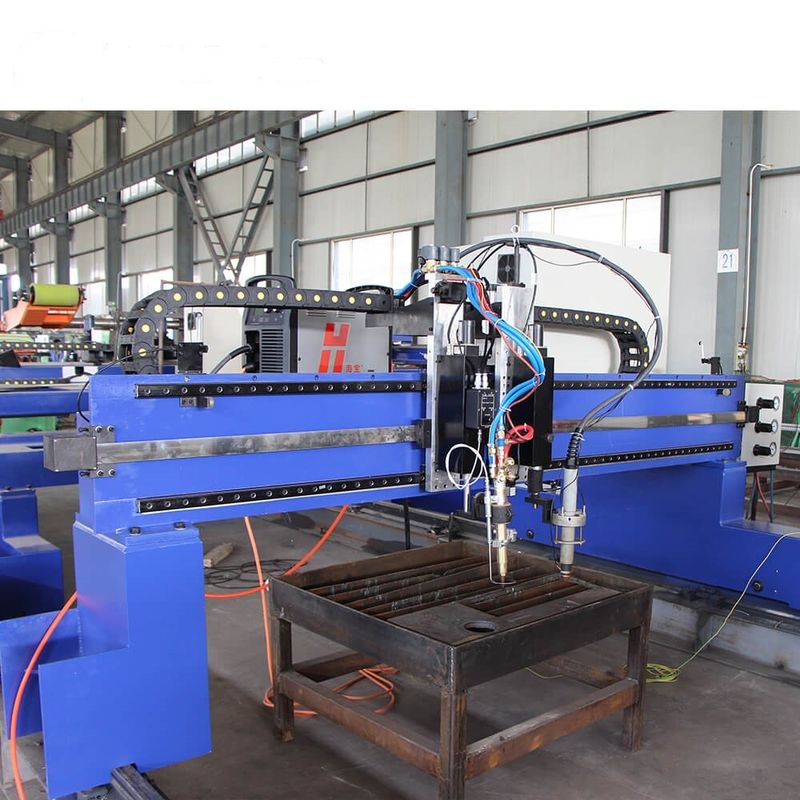

CNC ατσάλινων σκελετών φλόγα και τέμνουσα μηχανή πλάσματος για 12 μέτρα
Η βαρέων καθηκόντων δομή πλαισίων σκελετός-τύπων, η ακτίνα υιοθετεί μια τύπου κουτιού ενωμένη στενά δομή, καμία παραμόρφωση, υψηλής απόδοσης διμερής κίνηση, συμπαγής δομή, γενική μετρίαση, αποβάλτε πλήρως την πίεση συγκόλλησης, πυκνά και την ατμοσφαιρική εμφάνιση, τη σταθερή και αξιόπιστη απόδοση, η οποία είναι η πιό τυποποιημένη στη βιομηχανία τεμνουσών μηχανών. Μια καθολική CNC τέμνουσα μηχανή με τις πλευρικές εκτάσεις 3m, 4m, 5m, 6m|8m και άλλες προδιαγραφές, και οι δύο με τη διμερή κίνηση, γραμμικός οδηγός διπλός-άξονα, πρότυπα για τον πλευρικό μετρητή 4m, αποτελεσματική τέμνουσα σειρά: μήκος ραγών 3.2m το διαμήκες μπορεί να είναι προσαρμοσμένη, ενιαία φλόγα ή ενιαία τέμνουσα μέθοδος πλάσματος με την αυτόματη ανάφλεξη μπορεί επίσης να προστεθεί στον τέμνοντα τρόπο φλογών και πλάσματος. Το μήκος της διαμήκους ράγας είναι 2m ανά τμήμα. Η μακραίνοντας ράγα μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του χρήστη και η έκταση της ακτίνας μπορεί να διευρυνθεί. Οι πολλαπλάσιες φανοί ή οι λοξοτμήσεις μπορούν να κοπούν σύμφωνα με τις απαιτήσεις χρηστών.
Παράμετροι:
Στοιχείο | Προδιαγραφή | ||||
Οριζόντιο διάστημα διαδρομής (χιλ.) | 3000 | 4000 | 5000 | 6000 | 7000 |
Αποτελεσματικό τέμνον πλάτος (χιλ.) | 2200 | 3200 | 4200 | 5200 | 6200 |
Γενικό πλάτος (χιλ.) | 3800 | 4800 | 5800 | 6800 | 7800 |
Τέμνων τρόπος | φλόγα μόνο, πλάσμα μόνο, φλόγα και πλάσμα | ||||
Οδηγώντας μέθοδος | κίνηση ραφιών και γραναζιών για τους άξονες Χ και Υ | ||||
Οδηγώντας τρόπος | διπλός-δευτερεύουσα οδήγηση | ||||
Τέμνον πάχος φλογών | 6200mm | ||||
Τέμνον πάχος πλάσματος | 050mm (σύμφωνα με τη πηγή ισχύος πλάσματος) | ||||
Τέμνουσα ταχύτητα | 0-6000mm/min | ||||
Κενή ταχύτητα κτυπήματος | 0-10000mm/min | ||||
Αυτόματος ελεγκτής ύψους | χωρητικός έλεγχος ύψους για την κοπή φλογών | ||||
έλεγχος ύψους τάσης τόξων για την κοπή πλάσματος |
Εφαρμογές
Αυτή η μηχανή χρησιμοποιείται κυρίως για την ακριβή κοπή των μεγάλων επιτροπών. Είναι ένα είδος κοπής και εξοπλισμού κοπής με την υψηλή αποδοτικότητα και ενέργεια - αποταμίευση, η οποία μπορεί πολύ να βελτιώσει το ποσοστό χρησιμοποίησης και την τέμνουσα αποδοτικότητα των πιάτων χάλυβα. Αυτή η μηχανή μπορεί να λειτουργήσει συνεχώς χωρίς να σταματήσει για πολύ καιρό. Μπορεί να κόψει το χάλυβα χαμηλού άνθρακα (κοπή φλογών) και τα μη σιδηρούχα μέταλλα (κοπή πλάσματος) όπως ο χάλυβας υψηλού άνθρακα, το ανοξείδωτο, το αργίλιο, ο χαλκός, κ.λπ. Χρησιμοποιείται ευρέως στα μηχανήματα, το αυτοκίνητο, τη ναυπηγική, το πετροχημικό, στρατιωτικός, τη μεταλλουργία, το αεροδιάστημα, το λέβητα, το δοχείο πίεσης, και άλλες βιομηχανίες. EL, ατμομηχανή, κ.λπ. Όλα οι προδιαγραφές και τα συστατικά CNC μας της τέμνουσας μηχανής θα μπορούσαν να προσαρμοστούν κατόπιν αιτήματος. Σαν CNC κατασκευαστή και προμηθευτή τεμνουσών μηχανών, προσφέρουμε CNC τις τέμνουσες μηχανές, τις φλόγα-τέμνουσες μηχανές, την υποβρύχια μηχανή κοπής machines.desktop CNC πλάσματος τέμνουσα, και περισσότερες CNC μηχανές. Τα προϊόντα μας είναι ISO9001 και CE που πιστοποιούνται και που εξάγονται σε πολλές χώρες στην Ευρώπη και τη Νοτιοανατολική Ασία. Έχουμε πρόσβαση στις κατάλληλες εγκαταστάσεις μεταφορών από τη στεριά, τη θάλασσα, και τον αέρα.
Δομή ραφιών
Η διαγώνια ακτίνα υιοθετεί το γερμανικό πλαίσιο τεχνολογίας και ατσάλινων σκελετών Messel, το οποίο μπορεί να αποβάλει torsion καλύτερα. Η εγκάρσια δοκός είναι μια μη-ορθογώνια δομή σωλήνων της δομής χάλυβα κιβωτίων. Μετά από τη συγκόλληση, ανοπτείται εξ ολοκλήρου για να αποβάλει την εσωτερική πίεση έτσι ώστε δεν θα παραμορφώσει σε μακροπρόθεσμη χρήση. Η σταθερή δομή πλαισίων καθιστά την τέμνουσα ακρίβεια υψηλότερη και την ταχύτητα κοπής γρηγορότερη.
|
|

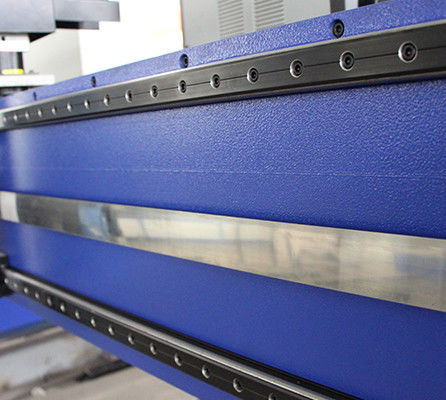

Οδηγός
Οριζόντιο guideway υιοθετεί εσωτερικό ή εισαγόμενο διπλό γραμμικό guideway πυρήνων αξόνων με τη υψηλή ακρίβεια και την καλή καθοδήγηση.
Η διαμήκης ράγα οδηγών με μια επιφάνεια λείανσης φιαγμένη από ειδικό μέταλλο έχει την υψηλή μηχανική αντοχή ακρίβειας και.
|
|
Σερβο σύστημα κίνησης
Χρησιμοποιούμε το σερβο σύστημα κίνησης της Panasonic, το οποίο έχει τη λειτουργία της ανίχνευσης θέσης χαρακτήρα, τη υψηλή ακρίβεια, και το σύντομο χρόνο επιτάχυνσης. Το σύστημα κίνησης υιοθετεί τον ιαπωνικό αρχικό πλανητικό μειωτή, τα ο οποίος λάθη εισαγωγής και παραγωγής είναι μόνο 16 τόξα. Εν τω μεταξύ, στην εγκάρσια και διαμήκη δομή μετάδοσης εργαλείων, μια αυτόματη συσκευή αποζημιώσεων εκκαθάρισης προστίθεται για να επιτρέψει στη δομή μετάδοσης για να εκτελέσει ακριβώς τις οδηγίες που εκδίδονται από το CNC σύστημα.
|
|
Μηχανική συσκευή μετάδοσης
Όλα τα μηχανικά συστήματα μετάδοσης υιοθετούν να παγιδεψουν του εργαλείου και του ραφιού ακρίβειας με την ακρίβεια κατεργασίας του βαθμού 7 των εθνικών προτύπων.
|
|
Να τοποθετηθεί λογισμικό
Επιλέξτε την κοινή άκρη, τη γέφυρα, τη συνεχή κοπή, την μικροϋπολογιστής-σύνδεση, και άλλες διαδικασίες κοπής για να βελτιώσετε το ποσοστό χρησιμοποίησης μετάλλου φύλλων, τέμνουσα αποδοτικότητα.
|
|
Λειτουργικό σύστημα
Χρησιμοποιώντας το τοπ λειτουργικό σύστημα του πανεπιστημίου της Σαγκάη Jiaotong ή άλλα παγκόσμιας ποιότητας συστήματα που υποδεικνύονται από τους χρήστες, έχει μια πολύγλωσση λειτουργία επιλογών, μια σταθερή και αξιόπιστη, υψηλή ακρίβεια ελέγχου, μια προστασία μνήμης των σημείων παύσης δύναμης, κ.λπ.
|
|
Ανυψωτική συσκευή τεμνόντων φανών
Το ανυψωτικό ράφι τεμνόντων φανών χρησιμοποιείται για να πραγματοποιήσει την αυτόματη ανύψωση του τέμνοντος φανού. Το ανυψωτικό σώμα ενός βαριού τέμνοντος φανού πραγματοποιεί την ανώτερη και χαμηλότερη μετακίνηση του μετρητή μέσω της μετακίνησης του γραμμικού ρουλεμάν μεταξύ των αξόνων οδηγών. Το κάθισμα φανών έχει επίσης μια εναντίον της σύγκρουσης λειτουργία 360 βαθμού και προστατεύει την ασφάλεια του φανού σε ολόκληρη την περιοχή εργασίας. Ολόκληρο το βαρύ ανυψωτικό σώμα τεμνόντων φανών έχει τρεις τρόπους ανύψωσης: χειρωνακτικός, ηλεκτρικός, και αυτόματος.
|
|
Μετρητής πίεσης και ανακουφιστική βαλβίδα
Ο μετρητής πίεσης και η βαλβίδα ελέγχου εγκαθίστανται στην κορυφή του κεντρικού πίνακα ελέγχου έτσι ώστε ο χειριστής μπορεί να ρυθμίσει και να ελέγξει την πίεση αερίου σύμφωνα με το βέλτιστο κράτος κατά τη διάρκεια της κοπής. Η επιτροπή έχει έναν διακόπτη για τη λειτουργούσα βαλβίδα σωληνοειδών, η οποία μπορεί να ρυθμιστεί με το χέρι και να ελεγχθεί αυτόματα από το αριθμητικό σύστημα ελέγχου.
|
|
Τέμνουσα παροχή ηλεκτρικού ρεύματος
Προαιρετικές πηγές ισχύος πλάσματος για τη διαφορετική κοπή υλικών.
|
Προαιρετική διαμόρφωση
Τέμνουσα συσκευή λοξοτμήσεων
Η άπειρη περιστροφική τέμνουσα μηχανή αυλακιού είναι κατάλληλη για τα αυλάκια του Β, Υ, Χ, και Κ των κομματιών προς κατεργασία με τις διάφορες γραμμικές ή μορφές συνδυασμού καμπυλών. Το μοναδικό ρευστό σχέδιο μηχανισμών του φέρνει τη μεγάλη ευκολία.
|
|
Η ευθεία τέμνουσα συσκευή φλογών
Μια ευθεία τέμνουσα συσκευή φλογών μπορεί να εγκατασταθεί στο πίσω μέρος της CNC ατσάλινων σκελετών τέμνουσας μηχανής για να ολοκληρώσει την ευθεία κοπή του μετάλλου άνθρακα.
|
