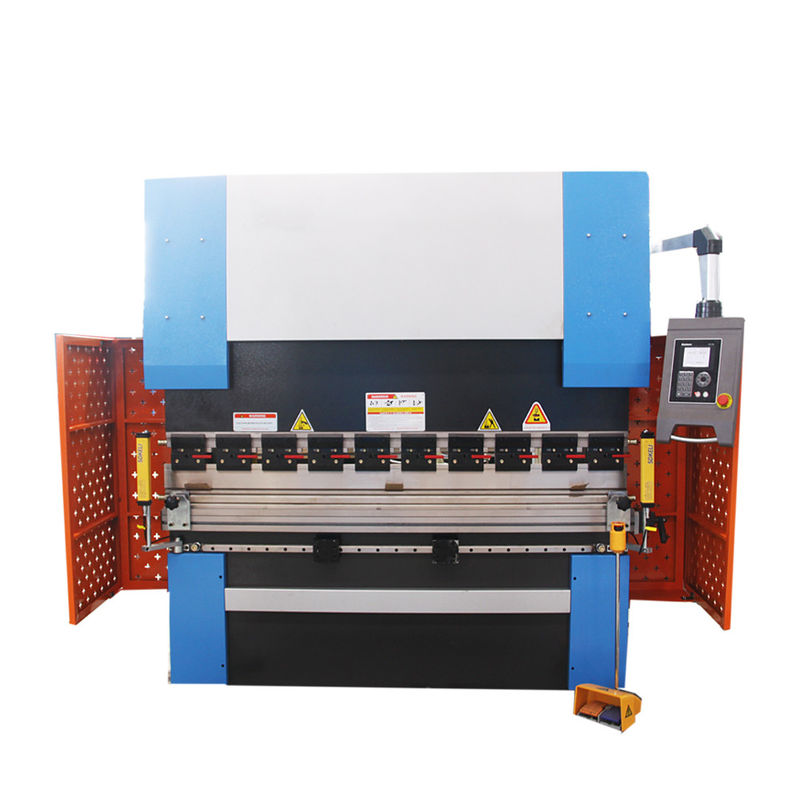

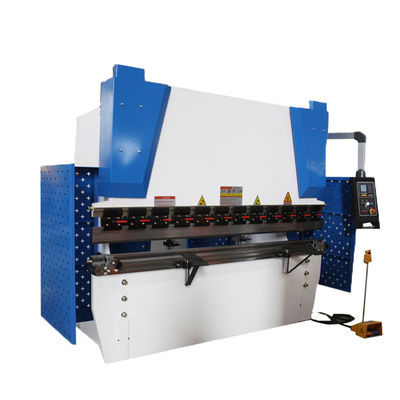

WC67K-100T/3200 CNC υδραυλική κάμπτοντας μηχανή πιάτων
Λειτουργώντας δομή ολισθαινόντων ρυθμιστών
1. Η μηχανή υιοθετεί τον υδραυλικό και ηλεκτρικό έλεγχο, το κτύπημα φωτογραφικών διαφανειών μπορεί να ρυθμιστεί κατά βούληση, και έχει τις προδιαγραφές δράσης όπως η μέτρηση σε ίντσες, ημιαυτόματος, αυτόματος, κ.λπ. Η χρήση της μέτρησης σε ίντσες των προδιαγραφών μπορεί να διευκολύνει τη δοκιμή και τη ρύθμιση φορμών.
2. Επάνω-κινώντας σχέδιο κάμπτοντας μηχανών, διπλοί κύλινδροι πετρελαίου που λειτουργεί συγχρόνως, ισορροπημένη λειτουργία, κατάλληλος, ασφαλής (η σερβο μηχανή ρυθμίζει το κτύπημα κυλίνδρων άξονα Υ, που εξοπλίζεται με το σύστημα DA41 και τη γωνία προγραμματίζοντας).
3 .at το κατώτατο σημείο του νεκρού σημείου όταν η να πιέσει με μαγγάνι λειτουργία, για να εξασφαλίσει την ακρίβεια του κομματιού προς κατεργασία.
4. Υπό τον όρο των σχετικών εθνικών προτύπων, ακρίβεια κάμπτοντας γωνίας συν ή μείον 45 «. (τυποποιημένο JB/t22572-2011)
5. Με τη λειτουργία του αργού ελέγχου καθόδου, ο χειριστής μπορεί καλύτερα να ελέγξει το κομμάτι προς κατεργασία.
Το υδραυλικό σύστημα
1. Το υδραυλικό σύστημα (Bosch rexroth, Γερμανία) μπορεί να πραγματοποιήσει τις ενέργειες της γρήγορης φωτογραφικής διαφάνειας κάτω, αργή φωτογραφική διαφάνεια κάτω, που λειτουργεί την ταχύτητα που κάμπτουν, τη γρήγορη επιστροφή και επάνω, και τη γρήγορη στάση της φωτογραφικής διαφάνειας στο στάδιο κάτω.
2. Η ΗΛΙΟΛΟΥΣΤΗ αντλία εργαλείων υιοθετώ για την αντλία πετρελαίου, η οποία μπορεί να αντισταθεί την υψηλή πίεση και χαμηλού θορύβου.
3. Ο πετρελαιαγωγός υιοθετεί το συνδυασμό γερμανικού κοινού και γαλβανισμένου τραβηγμένου στο κρύο σωλήνα ξιφολογχών, και το σφραγίζοντας δαχτυλίδι δεν πρέπει να αντικατασταθεί για να υπερνικήσει το φαινόμενο διαρροής πετρελαίου.
4. Η ιαπωνική επιχείρηση NOK επιλέγεται ως σφραγίζοντας δαχτυλίδι, με την καλή εκτέλεση σφράγισης, αξιόπιστη εργασία και μακριά ζωή υπηρεσιών.
5. Η μηχανή μπορεί να λειτουργήσει συνεχώς κάτω από το εκτιμημένο φορτίο, το υδραυλικό σύστημα δεν έχει καμία διαρροή και είναι συνεχώς σταθερό με τη υψηλή ακρίβεια.
Έλεγχος συγχρονισμού ολισθαινόντων ρυθμιστών
Ο συγχρονισμός κτυπήματος φωτογραφικών διαφανειών κάμπτοντας μηχανών, η χρήση του μηχανικού και υδραυλικού μηχανισμού συγχρονισμού, απλή δομή, σταθερός και αξιόπιστος, με την απαραίτητη μηχανή ακρίβεια συγχρονισμού, γενικά δεν χρειάζεται την κανονική συντήρηση για να διατηρήσει τη μακροπρόθεσμη χρήση.
Μετά από αποφύγετε
1. Η σερβο μηχανή οδηγεί τη ρύθμιση του οπίσθιου υπηρέτη.
2. Η βίδα backstop τοποθετείται με τη βίδα σφαιρών ακρίβειας και υποστηρίζεται με το μεγάλης ακρίβειας γραμμικό τραίνο οδηγών.
3.H τύπων σύγχρονη κίνηση ροδών ζωνών σύγχρονη, υψηλή ακρίβεια μετάδοσης, χαμηλού θορύβου.
4. Υιοθετήστε το πάνω-κάτω διευθετήσιμο δάχτυλο στάσεων ακριβούς καθορισμού με την υψηλότερη ακρίβεια, και κινηθείτε αυτό έφυγε και διορθώνει μέσω της διπλής γραμμικής ράγας οδηγών στην ακτίνα, η οποία εξασφαλίζει την ακρίβεια του δάχτυλου στάσεων που κινείται προς οποιοδήποτε μέρος από το αριστερό και το δεξιό.
DA41 σύστημα
Το σύστημα ελέγχου υιοθετεί το σύστημα ελέγχου DA41S της επιχείρησης DELEM στο Netherlands.Its που τα τεχνικά χαρακτηριστικά γνωρίσματα είναι τα ακόλουθα:
1. Χ άξονας, οπίσθιος έλεγχος σερβο μηχανών στάσεων, ακρίβεια 0.1mm ελέγχου
2. Άξονας Υ, έλεγχος σερβο μηχανών κάμπτοντας γωνίας, ακρίβεια 0.01mm ελέγχου
3. Υπολογισμός βάθους Υ-άξονα
4. Χρονική αρίθμηση λειτουργίας μηχανών
5. Αρίθμηση κτυπήματος
6. Δύναμη από τη λειτουργία μνήμης
το διάστημα αποθήκευσης 7,100 προγράμματος, κάθε πρόγραμμα έχει 25 βήματα εργασίας
8. Γρήγορη πρόσβαση στη σελίδα επιφάνειας, πολύ κατάλληλοι χειριστές μηχανών
9. Έχει τη λειτουργία του υλικών ελέγχου διαφυγών και της ρύθμισης παραμέτρου φορμών
10. Υψηλός - υγρή επίδειξη κρυστάλλου καθορισμού LCD, μοντέρνο σχέδιο επιτροπής, φιλική διεπαφή λειτουργίας
11. Μοναδική έννοια συντομότερου βασική σχεδίου, προγραμματισμός φορμών και επιλογή, κάμπτοντας προγραμματισμός διαδικασίας και τροποποίηση
Παράμετροι:
|
Πρότυπο εργαλειομηχανών
|
WC67K-100T/3200
|
|
Ονομαστική πίεση
|
kN 1000
|
|
Κάμπτοντας μήκος,
|
3200 χιλ.
|
|
Απόσταση μεταξύ των στηλών
|
2600 χιλ.
|
|
Το βάθος του λαιμού και του στόματος
|
320 χιλ.
|
|
Μέγιστο ανοίγοντας ύψος
|
400mm
|
|
Μέγιστη πίεση συστημάτων
|
MPA 25
|
|
Ακρίβεια κινήσεων ολισθαινόντων ρυθμιστών
|
Ακρίβεια προσδιορισμού θέσης
|
±0.05mm
|
|
Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης
|
±0.02mm
|
|
Δύναμη κύριων μηχανών
|
Δύναμη
|
7,5 KW
|
|
Ταχύτητα
|
1500r/min
|
|
CNC σύστημα
|
Πρότυπο
|
DA41S
|
|
Αντλία πετρελαίου
|
Πρότυπο
|
NB3-16
|
|
Κάμπτοντας ακρίβεια
|
Γωνία
|
±1°
|
|
Ευθύτητα
|
±0.7mm/m
|
